رله استارت خودرو چیست و خرابی آن چه نشانههایی دارد؟
سوئیچ را میچرخانید؛ پشت آمپر روشن است، ولی موتور نمیچرخد یا فقط صدای تق میآید. بسیاری رله استارت خودرو را مقصر میدانند، درحالیکه باتری، اتصالات، سوئیچ، اتوماتیک یا موتور استارت همین نشانه را ایجاد میکنند. همه خودروها نیز رله فرمان جداگانه ندارند. پیش از خرید باید محل قطع فرمان مشخص شود.
رله استارت خودرو چه کاری انجام میدهد؟
رله یک کلید کنترلشونده است. جریان کم، سیمپیچ را فعال میکند و کنتاکتها مسیر بخش بعدی مدار را میبندند؛ در نتیجه سوئیچ یا ماژول، بار مدار را مستقیم تحمل نمیکند. فرمان رله استارت خودرو ممکن است از ECU، ماژول بدنه و مدارهای حفاظتی عبور کند. مسیر دقیق را نقشه برق همان خودرو نشان میدهد.

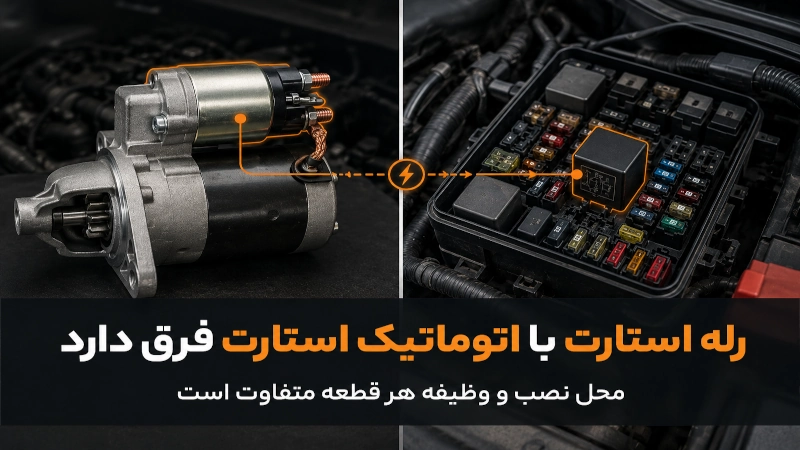

تفاوت رله استارت با اتوماتیک استارت چیست؟
عبارت رله استارت خودرو در بازار برای دو قطعه استفاده میشود. رله فرمان در جعبهفیوز یا ماژول قرار میگیرد. اتوماتیک یا سلونوئید روی استارت است و معمولاً دنده را درگیر و جریان اصلی موتور استارت را وصل میکند.
| قطعه | محل معمول | وظیفه اصلی | نشانه قابل بررسی |
| رله فرمان | جعبهفیوز یا ماژول | انتقال فرمان | نبود یا قطع متناوب خروجی |
| اتوماتیک استارت | روی استارت | درگیری دنده و وصل جریان اصلی | کلیک یا درگیری ناقص |
| موتور استارت | کنار موتور و گیربکس | چرخاندن موتور | چرخش کند یا صدای غیرعادی |
همه خودروها رله جداگانه ندارند؛ پیش از سفارش مشخص کنید کدام قطعه معیوب تشخیص داده شده است. HELLA اتوماتیک یا سلونوئید را قطعهای روی مجموعه استارت معرفی میکند که دنده را درگیر کرده و مدار اصلی موتور استارت را وصل میکند.
علائم خرابی رله استارت خودرو چگونه تفسیر میشوند؟
سکوت کامل ممکن است خرابی رله استارت خودرو را مطرح کند، ولی فیوز، سوئیچ، کلید کلاچ، سلکتور گیربکس، ایموبلایزر یا سیم فرمان نیز همین وضعیت را میسازند. روشنبودن پشت آمپر هم سلامت باتری را ثابت نمیکند.
کلیکهای سریع، باتری و اتصالات را در اولویت میگذارند. یک کلیک واضح ممکن است از افت ولتاژ، اتوماتیک یا موتور استارت باشد؛ پس صدای تق بهتنهایی تست رله استارت نیست. کارکرد متناوب نیز علاوه بر رله، بررسی سوئیچ، سوکت و اتوماتیک را میطلبد. یکسرهشدن استارت فقط از چسبیدن رله ناشی نمیشود.
جدول تشخیص اولیه
| وضعیت | علتهای قابل بررسی | نقش احتمالی رله | قدم بعدی |
| هیچ صدایی نیست | باتری، فیوز، سوئیچ یا ضدسرقت | ممکن است | بررسی تغذیه و فرمان |
| کلیکهای سریع | باتری یا اتصال پرمقاومت | کمتر محتمل | تست باتری زیر بار |
| یک کلیک واضح | اتوماتیک، کابل یا استارت | ممکن است | تست افت ولتاژ |
| استارت کند است | باتری، کابل یا خود استارت | کمتر محتمل | بررسی مدار قدرت |
| گاهی عمل میکند | رله، سوئیچ، سوکت یا اتوماتیک | محتمل | اندازهگیری فرمان |
| استارت قطع نمیشود | سوئیچ، رله، سیمکشی یا سلونوئید | محتمل و فوری | خاموشسازی ایمن |
| میچرخد ولی روشن نمیشود | سوخت، جرقه، سنسور یا ضدسرقت | معمولاً بیارتباط | عیبیابی موتور |
اگر استارت موتور را با سرعت مناسب میچرخاند، رله وظیفه اولیه خود را انجام داده است. در این حالت، روشننشدن خودرو بیشتر به سیستم سوخت، جرقه، مدیریت موتور یا ضدسرقت مربوط میشود.
حتما بخوانید: آب روغن قاطی کردن خودرو؛ علائم، علتها و اقدام فوری
علت خرابی رله استارت خودرو چیست؟
کنتاکتها بر اثر جرقه یا بار نامتناسب فرسوده میشوند. رطوبت، خوردگی و سوکت شل نیز مقاومت و گرما ایجاد میکنند. تیرگی پایه قابل بررسی است، ولی ظاهر سالم خرابی داخلی را رد نمیکند.
قطعه نامتناسب از نظر نقشه پایه یا ظرفیت جریان میتواند رله استارت خودرو و ماژول را مختل کند. قطع سیم فرمان نیز بدون خرابی خود رله، مانع فعالشدن آن میشود. به همین دلیل باید میان «خرابی رله» و «نرسیدن فرمان به رله» تفاوت گذاشت.
رله استارت خودرو کجاست؟
محل رله استارت خودرو ممکن است جعبهفیوز موتور، جعبهفیوز اتاق، نزدیکی باتری یا داخل ماژول برق باشد. بعضی خودروها رله جداگانه قابل تعویض ندارند. نقشه درپوش جعبهفیوز، دفترچه مالک و نقشه برق همان مدل و سال را بررسی کنید؛ محل یک خودروی مشابه مرجع قطعی نیست.
حتی در دو تیپ یا سال ساخت متفاوت از یک مدل، نحوه کنترل استارت ممکن است تغییر کرده باشد. اعلام محل رله صرفاً براساس نام خودرو، بدون بررسی نقشه برق، احتمال خطا دارد.

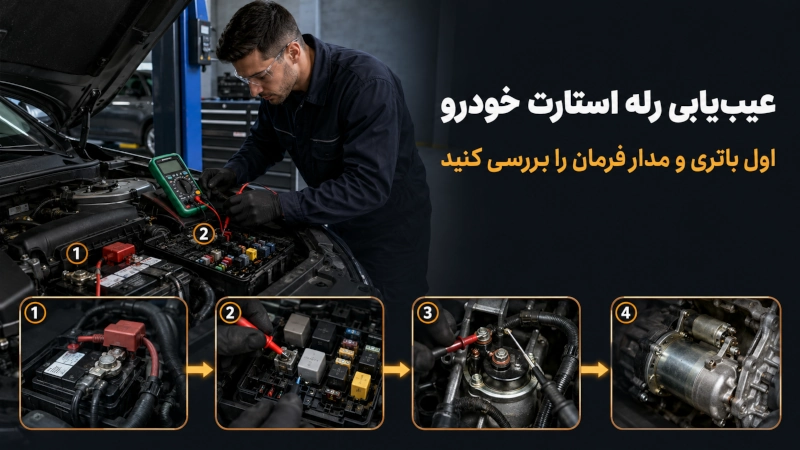

خرابی رله چگونه تشخیص داده میشود؟
عیبیابی از تست باتری زیر بار، سرباتریها، اتصال منفی و فیوزها آغاز میشود. سپس مشخص میکنند خودرو رله مستقل دارد یا کنترل استارت در ماژول انجام میشود.
تعمیرکار ورودی و خروجی رله استارت خودرو را طبق نقشه اندازه میگیرد. تست افت ولتاژ، مقاومت پنهان کابلها را نشان میدهد؛ حدود مجاز باید از راهنمای سازنده گرفته شود. خروجی سالم، بررسی اتوماتیک و موتور استارت را ضروری میکند. نبود ورودی نیز سوئیچ، کلید کلاچ، سلکتور و ضدسرقت را مشکوک میسازد.
پلزدن پایهها با ابزار فلزی خطر جرقه، آتشسوزی یا حرکت ناگهانی خودرو دارد. خودرو باید خلاص یا در حالت Park باشد و ترمز دستی آن فعال بماند. در خودروهای هیبریدی، استاپاستارت یا مجهز به شبکه CAN، دستورالعمل سازنده اولویت دارد. جداکردن باتری نیز بدون بررسی دفترچه ممکن است تنظیمات یا کدهای بعضی سیستمها را تغییر دهد.
آیا میتوان رله مشابه را جابهجا کرد؟
فقط وقتی شماره فنی، ولتاژ، جریان، نوع کنتاکت، نقشه پایهها، سوکت و مدار داخلی یکسان باشند. شباهت ظاهری یا پنجپایهبودن کافی نیست.
حتما بخوانید: پاره شدن تسمه دینام؛ علائم، علتها و راهنمای خرید تسمه مناسب
شمارههای ۳۰، ۸۵، ۸۶، ۸۷ و ۸۷a فقط در برخی رلهها رایجاند. Normally Open مدار را در حالت عادی باز نگه میدارد؛ Changeover خروجی را جابهجا میکند. نصب اشتباه رله استارت خودرو ممکن است به ماژول آسیب بزند. TE Connectivity نیز رله چهارپایه Normally Open و رله پنجپایه Changeover را دو آرایش متفاوت معرفی میکند.
هنگام تعویض و خرید چه مواردی مهماند؟
تعویض رله استارت خودرو باید پس از تأیید عیب انجام شود. سوکت آسیبدیده را نیز تعمیر کنید؛ رله نو بهتنهایی مشکل اتصال را حل نمیکند.
برای خرید، مدل و سال خودرو، موتور و گیربکس، شماره فنی، نقشه پایهها، ولتاژ، جریان و مدار داخلی را تطبیق دهید. عبارت «رله پنجپایه» کافی نیست. برای اتوماتیک استارت، کد مجموعه استارت و مشخصات سلونوئید ملاک است.
در یدک مدرن غرب، دستههای قطعات پژو ۲۰۶ و قطعات استارت خودروهای رنو شامل استارت یا اتوماتیک هستند. موجودی و سازگاری هنگام سفارش بررسی شود.
هزینه نیز به نوع قطعه، دسترسی، آسیب سوکت و زمان عیبیابی بستگی دارد. تعویض آزمونوخطایی رله، اتوماتیک، استارت یا باتری ممکن است هزینه را افزایش دهد، بدون اینکه علت واقعی برطرف شود.
سخن پایانی
اگر پشت آمپر روشن است ولی استارت عمل نمیکند، ابتدا باتری و اتصالات را بررسی کنید. وجود ورودی همراه با خروجی نامعتبر، احتمال خرابی رله استارت خودرو را بیشتر میکند. خروجی سالم، بررسی اتوماتیک و موتور استارت را لازم میسازد. چرخش مناسب استارت بدون روشنشدن موتور نیز معمولاً عیبی خارج از این مدار است.
پس از تشخیص، مدل، سال ساخت، نوع موتور، شماره فنی و تصویر قطعه قدیمی را برای یدک مدرن غرب ارسال کنید تا سازگاری پیش از سفارش بررسی شود. این اطلاعات کمک میکند رله فرمان با اتوماتیک استارت اشتباه نشود و قطعه فقط براساس ظاهر یا تعداد پایه انتخاب نشود.
سؤالات متداول
1-آیا صدای تق هنگام استارت نشانه خرابی رله است؟
نه بهتنهایی. یک کلیک ممکن است از اتوماتیک استارت، افت ولتاژ، اتصال بدنه یا موتور استارت باشد. کلیکهای سریع بیشتر باتری و اتصالات را مشکوک میکنند. برای نسبتدادن عیب به رله استارت خودرو باید ورودی و خروجی مدار مطابق نقشه اندازهگیری شود.
2-تفاوت رله استارت و اتوماتیک استارت چیست؟
رله فرمان، سیگنال کنترلی را منتقل میکند و ممکن است در جعبهفیوز یا ماژول باشد. اتوماتیک روی مجموعه استارت نصب میشود و معمولاً دنده را درگیر و جریان اصلی موتور استارت را وصل میکند. نام این دو در بازار گاهی بهجای هم استفاده میشود.
3-رله استارت خودرو کجا قرار دارد؟
محل آن به طراحی، مدل، تیپ و سال خودرو بستگی دارد. رله ممکن است در جعبهفیوز موتور، داخل اتاق، نزدیک باتری یا داخل ماژول برق باشد. بعضی خودروها رله جداگانه ندارند. دفترچه مالک و نقشه برق، مرجع معتبر یافتن محل هستند.
